Info zu NVIDIA Mosaic

Mit NVIDIA® Mosaic werden mehrere Anzeigen zusammen mit Quadro- oder NVS-GPUs für das Betriebssystem als eine logische GPU dargestellt.

Mithilfe der Hardware-Beschleunigung für mehrere Anzeigen können mit dieser Technologie mehrere Anzeigen ohne große Leistungseinbußen für 2D- bzw. 3D-Anwendungen zu einer größeren virtuellen Leinwand vereint werden.

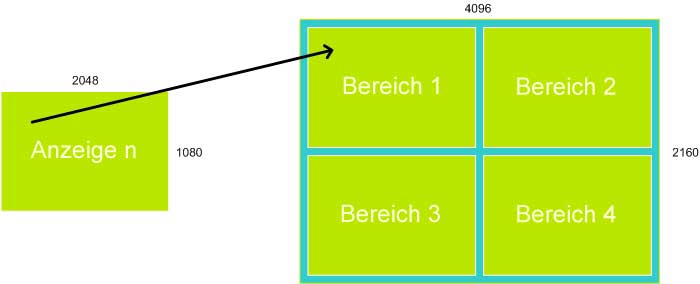

Jede Anzeige definiert einen eindeutigen einheitlichen Bereich auf der größeren virtuellen Leinwand.

Wesentliche Unterschiede zwischen Mosaic und Mosaic mit synchronisierungsfähigen GPUs

Funktion	Mosaic – Grundversion	Mosaic mit synchronisierungsfähigen GPUs
Windows-Betriebssystem	ab Windows 7	Windows XP, ab Windows 7
Produktunterstützung	Quadro Plex-, Quadro-, Quadro FX-, Quadro NVS- und NVS-Produkte	Quadro Plex; SLI- oder Quadro-Sync-unterstützte Quadro- und Quadro FX-Produkte
Anwendungsübergreifende Funktion	Unterstützt	Unterstützt
Taskleiste-übergreifende Funktion	Unterstützt	Unterstützt
Rahmen-Korrektur des Bildschirms	Unterstützt	Unterstützt
Projektor-Überlappung	Nicht unterstützt	Unterstützt
Nahtloses, aus mehreren Anzeigen zusammengesetztes Anzeigebild	Nicht unterstützt	Unterstützt
Nahtloser 4K-Bildschirm oder -Projektor	Nicht unterstützt	Unterstützt
Stereoskopische 3D-Mosaic-Funktion	Nicht unterstützt	Unterstützt

Mehrere Mosaic-Konfigurationen

Ab Windows 7 kann mit dem Einsatz von NVIDIA GPUs der Kepler-Klasse mehr als eine Mosaic-Konfiguration in einem System eingerichtet werden.

Beispielsweise können Sie mit zwei solchen GPUs eine 2x2 Mosaic-Anordnung auf der einen und eine separate 2x2-Anordnung auf der anderen GPU konfigurieren.

Einschränkungen

Maximale Auflösung

Die maximale Auflösung hängt von dem verwendeten Quadro-Produkt ab.

Quadro 5000/6000, Quadro Plex 7000
Diese GPUs können maximal 16.384 x 16.384 Pixel darstellen. Damit der Mosaic-Modus ordnungsgemäß funktioniert, dürfen Sie die Anzeigeeinstellungen nicht so festlegen, dass horizontal bzw. vertikal insgesamt mehr als 16.384 Pixel angezeigt werden. Beispiel: Eine 1x4-Anordnung, bei der die jeweiligen Bildschirme eine Pixelausgabe von 6400 x 1.600 haben, führt zu einer Gesamtpixelausgabe von 25.600 x 1.600. Dieser Wert überschreitet die Pixelbeschränkung von 16.384 Pixel in horizontaler Richtung.
Quadro FX 5800, Quadro Plex D2, sonstige
Diese GPUs können maximal 8.192 x 8.192 Pixel darstellen. Damit der Mosaic-Modus ordnungsgemäß funktioniert, dürfen Sie die Anzeigeeinstellungen nicht so festlegen, dass horizontal bzw. vertikal insgesamt mehr als 8.192 Pixel angezeigt werden. Beispiel: Eine 1x4-Anordnung, bei der die jeweiligen Bildschirme eine Pixelausgabe von 2.560 x 1.600 haben, führt zu einer Gesamtpixelausgabe von 10.240 x 1.600. Dieser Wert überschreitet die Pixelbeschränkung von 8.192 Pixel in horizontaler Richtung.

Die Gesamtpixelausgabe für eine Konfiguration ergibt sich jeweils aus der horizontalen und vertikalen Gesamtpixelzahl. Mit der Option Gesamtgröße auf der Seite Mosaic-Modus einrichten kann die Gesamtpixelzahl berechnet werden. Die angezeigte Gesamtpixelzahl setzt sich aus der Anzeigekonfiguration, der Auflösungseinstellung und den Ränderüberlappungs-Einstellungen zusammen.

Mindestauflösung

Einzelne Anzeigen müssen auf eine Auflösung von mindestens 800 x 600 Pixel eingestellt werden. Wenn eine Anzeige in Ihrer Konfiguration auf eine der niedrigeren Auflösungen (z. B. 640 x 480 oder 800 x 600) eingestellt ist, wird das System in den einfachen Anzeigemodus versetzt.

Identische Anzeigen verwenden

Alle Anzeigen müssen vom selben Typ sein und denselben Verbindungstyp verwenden (wie z. B. DVI-DVI oder DVI-VGA für alle Anzeigen). Die Verwendung von unterschiedlichen Anzeigen wird nicht unterstützt.
