Esta sección proporciona ilustraciones e instrucciones para conectar a los conectores SDI y de sincronización externa en las tarjetas SDI K4000/K5000/K6000 de NVIDIA Quadro.

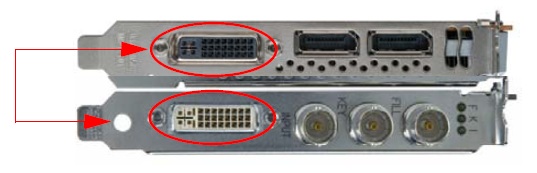

Conecte un extremo del cable DVI al conector DVI en la tarjeta SDI Output (salida SDI) y el otro extremo en el conector DVI en la tarjeta SDI de NVIDIA Quadro como se muestra. La salida SDI no funcionará si el cable no está conectado a estos dos conectores.

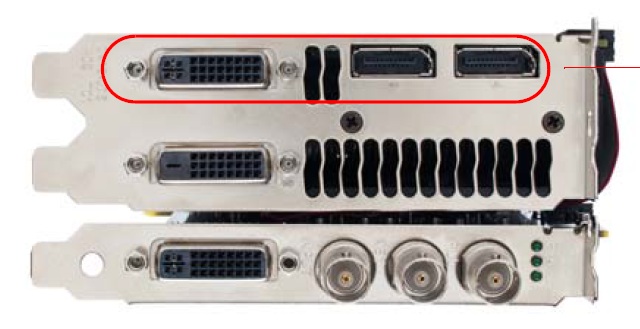

Conecte su pantalla a uno de los conectores digitales disponibles indicados:

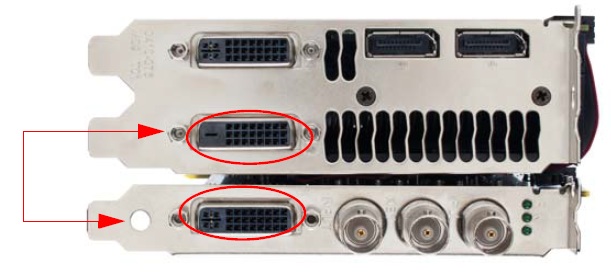

Conecte un extremo del cable DVI al conector DVI en la tarjeta SDI Output (salida SDI) y el otro extremo en el conector DVI en la tarjeta SDI de NVIDIA Quadro como se muestra. La salida SDI no funcionará si el cable no está conectado a estos dos conectores.

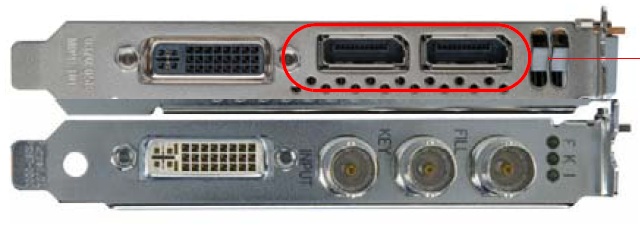

Conecte su pantalla a uno de los conectores digitales disponibles indicados:

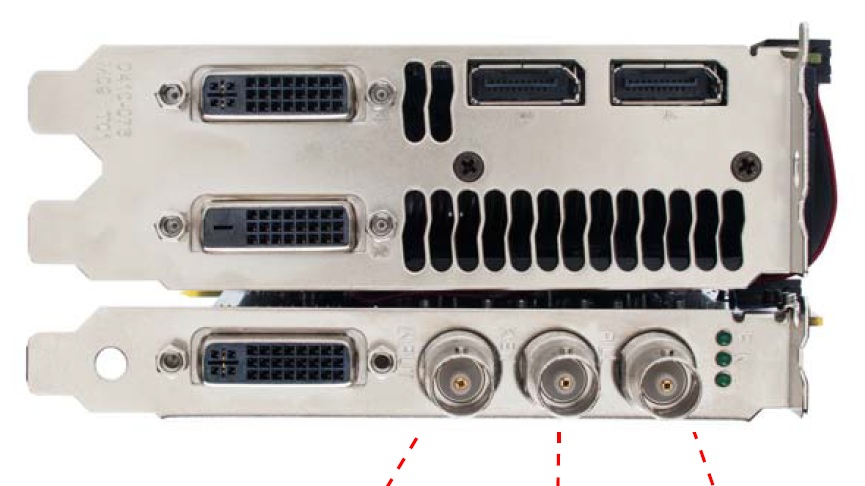

Las ubicaciones de los conectores de salida SDI y entrada de intersincronización se muestran en la siguiente figura, con las descripciones correspondientes en la siguiente tabla. El orden de las descripciones de los conectores en la tabla es de izquierda a derecha como el de los conectores en la figura.
|
INPUT (ENTRADA) |
KEY |
FILL |
|
Entrada de señal de sincronización compuesta o SDI |
Parte Fill de una salida SDI de enlace único o Parte Key de una salida SDI de enlace doble
|
Parte Fill de una salida SDI de enlace único o Parte Fill de una salida SDI de enlace doble |
