À propos de NVIDIA Mosaic

NVIDIA® Mosaic utilise plusieurs affichages et processeurs graphiques Quadro ou NVS et les présente au système d'exploitation comme un seul processeur graphique logique.

Ainsi, au moyen de l'accélération matérielle à plusieurs affichages, cette technologie permet d'utiliser plusieurs affichages pour créer un plus grand canevas virtuel avec moins d'impact sur les performances des applications 2D ou 3D.

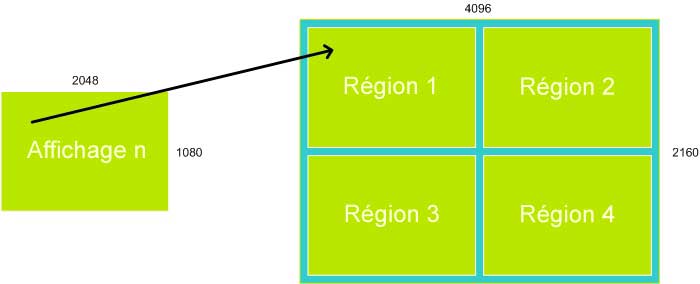

Chaque écran définit une région uniforme unique dans un grand canevas virtuel.

Différences de fonctionnalités entre Mosaic et les processeurs graphiques compatibles avec la synchronisation

Fonctionnalité	Mosaic de base	Mosaic avec processeurs graphiques compatibles avec la synchronisation
Système d'exploitation Windows	Windows 7 et versions ultérieures	Windows XP, Windows 7 et versions ultérieures
Support produit	Produits Quadro Plex, Quadro, Quadro FX, Quadro NVS et NVS	Produits Quadro et Quadro FX (Quadro Plex, SLI ou Quadro Sync) pris en charge
Extension des applications	Prise en charge	Prise en charge
Extension de la barre des tâches	Prise en charge	Prise en charge
Correction du cadre	Prise en charge	Prise en charge
Superposition de projecteur	Non prise en charge	Prise en charge
Affichage multiple fluide	Non pris en charge	Pris en charge
Panneau ou projecteur 4k fluide	Non pris en charge	Pris en charge
Mosaic 3D stéréoscopique	Non pris en charge	Pris en charge

Configurations Mosaic multiples

Sous Windows 7 et les versions ultérieures, lors de l'utilisation des processeurs graphiques NVIDIA Kepler et ultérieurs, vous pouvez configurer plusieurs configurations Mosaic dans un système.

Par exemple, avec deux processeurs graphiques de ce type, vous pouvez configurer une disposition Mosaic 2x2 sur un processeur graphique et une disposition 2x2 séparée sur un autre.

Restrictions

Résolution maximale

La résolution maximale dépend du produit Quadro utilisé.

Quadro 5000/6000, Quadro Plex 7000
Ces processeurs graphiques ont une limitation du bureau de 16 384 x 16 384 pixels. Pour un fonctionnement correct, ne configurez pas les paramètres d'affichage en utilisant une valeur totale supérieure à 16 384 pixels horizontalement ou verticalement. Par exemple, une matrice 1 x 4 composée de panneaux de 6 400 x 1 600 pixels en sortie chacun aurait une dimension totale de 25 600 x 1 600 pixels en sortie. La limite de 16 384 dans le sens horizontal serait alors dépassée.
Quadro FX 5800, Quadro Plex D2, tous les autres
Ces processeurs graphiques ont une limitation du bureau de 8 192 x 8 192 pixels. Pour un fonctionnement correct, ne configurez pas les paramètres d'affichage en utilisant une valeur totale supérieure à 8192 pixels horizontalement ou verticalement. Par exemple, une matrice 1 x 4 composée de panneaux de 2 560 x 1 600 pixels en sortie chacun aurait une dimension totale de 10 240 x 1 600 pixels en sortie. La limite de 8 192 dans le sens horizontal serait alors dépassée.

La sortie totale en pixels pour une configuration est égale au nombre total de pixels horizontaux multiplié par le nombre total de pixels verticaux. La taille totale indiquée dans la page Configurer Mosaic calcule la dimension totale en pixels. Le nombre total de pixels affiché est une combinaison de la configuration, de la résolution et des paramètres de superposition des bords de l'affichage.

Résolution minimale

Les affichages individuels doivent être définis avec une résolution supérieure à 800 x 600 pixels en sortie. Si un des affichages de votre configuration est configuré avec une des résolutions de sortie inférieures (ex. 640 x 480 ou 800 x 600 pixels), le système revient au mode d'affichage sur un seul écran.

Utilisez des écrans de même type

Tous les écrans doivent être du même type et utiliser le même type de connexion (ex. DVI-DVI ou DVI-VGA). L'utilisation d'affichages mixtes n'est pas prise en charge.
