О режиме NVIDIA Mosaic

В режиме NVIDIA® Mosaic несколько дисплеев и графических процессоров (ГП) Quadro или NVS объединены, и поэтому они воспринимаются операционной системой как один логический ГП.

Поэтому с помощью аппаратного многодисплейного ускорения эта технология позволяет использовать несколько дисплеев для создания большого виртуального полотна с минимальным влиянием на производительность 2D- или 3D-приложений.

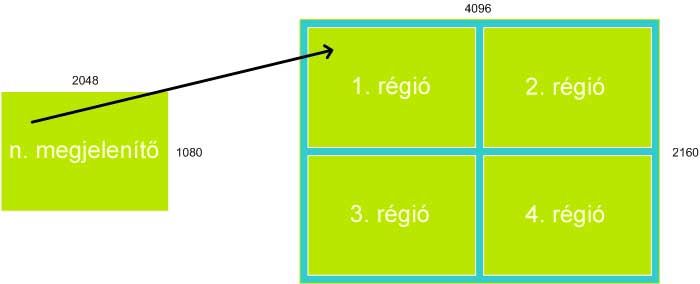

Каждый дисплей определяет одну уникальную неизменную область большого виртуального полотна.

Функциональные различия режимов Mosaic и Mosaic для ГП с функцией синхронизации

Функция	Основной режим Mosaic	Режим Mosaic для ГП с функцией синхронизации
ОС Windows	Windows 7 или более поздняя версия	Windows XP, Windows 7 или более поздняя версия
Поддержка продукта	Продукты Quadro Plex, Quadro, Quadro FX, Quadro NVS и NVS	Продукты Quadro Plex; SLI или Quadro и Quadro FX с поддержкой Quadro Sync
Расширение приложения на несколько дисплеев	Поддерживается	Поддерживается
Расширение панели задач на несколько дисплеев	Поддерживается	Поддерживается
КПанель Коррекция рамки панели	Поддерживается	Поддерживается
Перекрытие областей изображения для получения цельной картинки	Не поддерживается	Поддерживается
Составной дисплей Seamless	Не поддерживается	Поддерживается
Панель или проектор Seamless формата 4K	Не поддерживается	Поддерживается
Режим «Стереоскопический 3D Mosaic»	Не поддерживается	Поддерживается

Несколько конфигураций Mosaic

В Windows 7 и более поздних версиях с помощью ГП NVIDIA на базе архитектуры Kepler или выше в системе можно настраивать несколько конфигураций Mosaic.

Например, с помощью таких ГП можно настроить конфигурацию 2x2 Mosaic на одном ГП и отдельно другую конфигурацию 2x2 Mosaic на другом ГП.

Ограничения

Максимальное разрешение

Максимальное разрешение зависит от используемого продукта Quadro.

Quadro 5000/6000, Quadro Plex 7000

Эти ГП имеют максимальное ограничение разрешения для рабочего стола: 16 384 x 16 384 пиксела. Для надежной работы избегайте настроек дисплеев, которые дают общий размер полотна более 16 384 пикселов по горизонтали или по вертикали. Например, полотно 1 x 4, состоящее из панелей по 6400 x 1600 пикселов каждая, будет иметь суммарное разрешение в 25 600 x 1600 пикселов. В результате будет превышено ограничение разрешения в 16 384 пиксела по горизонтали.

Quadro FX 5800, Quadro Plex D2 и все другие

Эти ГП имеют максимальное ограничение разрешения для рабочего стола: 8192 x 8192 пиксела. Для надежной работы избегайте настроек дисплеев, которые дают общий размер полотна более 8192 пикселов по горизонтали или по вертикали. Например, полотно 1 x 4, состоящее из панелей по 2560 x 1600 пикселов каждая, будет иметь суммарное разрешение в 10240 x 1600 пикселов. В результате будет превышено ограничение разрешения в 8192 пиксела по горизонтали.

Суммарное выходное разрешение в пикселах для данной конфигурации — это общее количество пикселов по горизонтали, умноженное на общее количество пикселов по вертикали. Полный размер на странице Настройка режима Mosaic означает суммарное разрешение. Общее количество отображаемых пикселов зависит от конфигурации дисплея, параметров разрешения и настроек перекрытия краев.

Минимальное разрешение

Для каждого отдельного дисплея необходимо установить разрешение более 800 x 600 пикселов. Если для какого-то дисплея в конфигурации задано меньшее значение выходного разрешения в пикселах (например, 640 x 480 или 800 x 600), система вернется в однодисплейный режим.

Использование однотипных подключений

Все дисплеи должны быть одного типа и в них должны использоваться подключения одного типа — например, DVI-DVI или DVI-VGA. Сочетание разных типов дисплеев не допускается.
