Bu bölümde, SDI ve harici senkronizasyon konnektörlerinin NVIDIA Quadro K4000/K5000/K6000 SDI kartlarına bağlanması hakkında resimler ve yönergeler yer almaktadır.

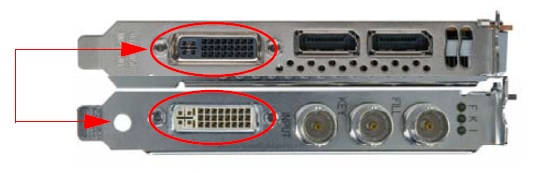

Resimde gösterildiği şekilde, DVI kablosunun bir ucunu SDI Çıkış kartındaki DVI konnektörüne, diğer ucunuysa NVIDIA Quadro SDI kartının DVI konnektörüne takın. Kablo bu iki konnektöre bağlanmazsa, SDI çıkışı çalışmaz.

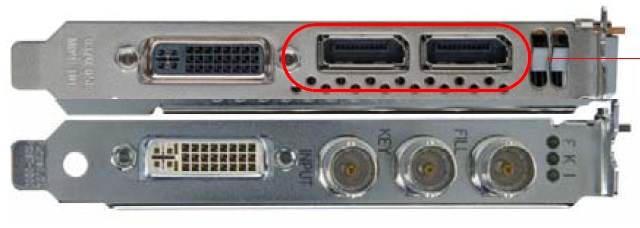

Ekranınızı, gösterilen mevcut dijital konnektörlerden birine bağlayın:

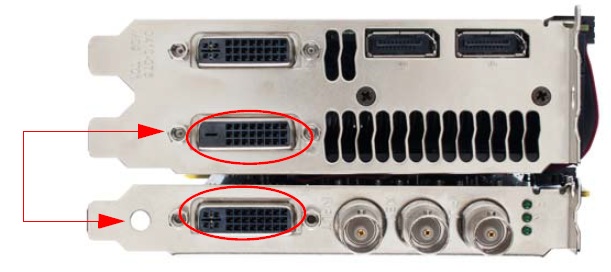

Resimde gösterildiği şekilde, DVI kablosunun bir ucunu SDI Çıkış kartındaki DVI konnektörüne, diğer ucunuysa NVIDIA Quadro SDI kartının DVI konnektörüne takın. Kablo bu iki konnektöre bağlanmazsa, SDI çıkışı çalışmaz.

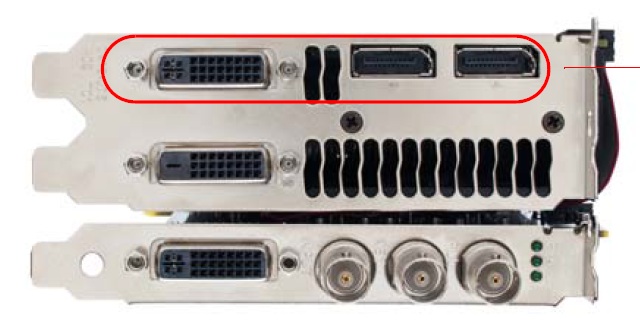

Ekranınızı, gösterilen mevcut dijital konnektörlerden birine bağlayın:

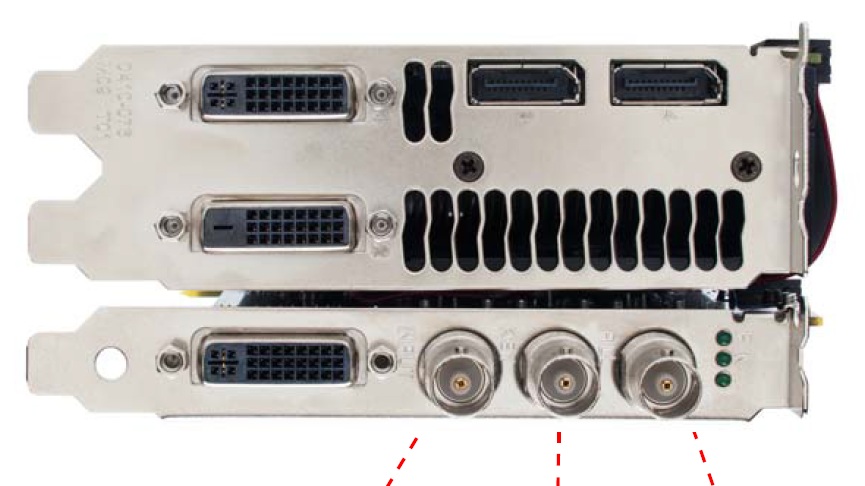

Yerel senkronizasyon girişi ve SDI çıkışı için olan BNC konnektörlerin yerleri aşağıdaki şekilde gösterilmiş ve onu izleyen tabloda ilgili açıklamalar yapılmıştır. Tablodaki konnektör açıklamalarının sırası, soldan sağa doğru, şekildeki konnektörlerin sırasıyla aynıdır.
INPUT (GİRİŞ) |
KEY (ANAHTAR) |
FILL (DOLGU) |
SDI/Kompozit senkronizasyon sinyali girişi |
Tek hatlı SDI çıkışının dolgu bölümü veya Çift hatlı SDI çıkışının anahtar bölümü
|
Tek hatlı SDI çıkışının dolgu bölümü veya Çift hatlı SDI çıkışının dolgu bölümü |
