SDI 连接 - NVIDIA Quadro FX 4500/5500 SDI

本部分提供了图示和说明，讲解如何连接到 NVIDIA Quadro FX 4500/5500 SDI 卡上的 SDI 连接器和外部同步连接器。

关于其他 NVIDIA Quadro FX SDI 卡的说明，请参见 SDI 连接 - 其他 NVIDIA Quadro FX SDI 卡。

DVI 到 DVI 连接

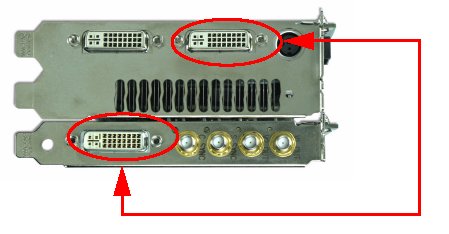

将 DVI 缆线的一端连接到 SDI 输出卡上的 DVI 连接器，另一端连接到 NVIDIA Quadro FX 4500/5500 卡上的“北端”DVI 连接器，如图所示。如果没有缆线连接到这两个连接器上，SDI 输出将无法进行。

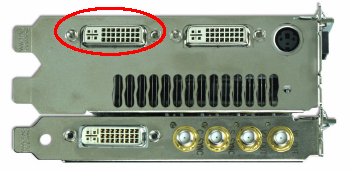

将您的显示器连接到所示的 DVI 连接器：

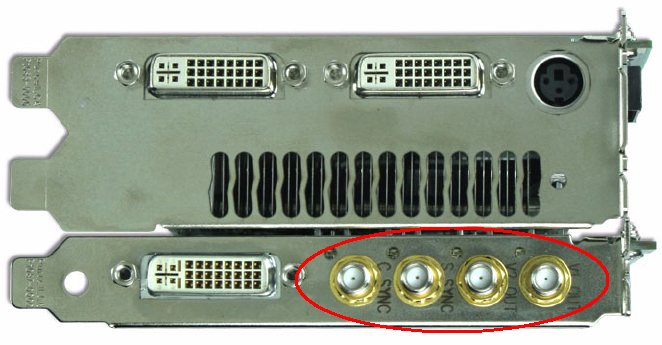

house 同步输入信号和 SDI 输出信号的连接器的位置如下图所示。随后的表中含有相应说明。表中的连接器说明顺序对应于图中连接器的从左到右的顺序。

house 同步和 SDI 输出连接说明
C SYNC (同步)	S SYNC (同步)	V2 OUT (输出)	V1 OUT (输出)
复合同步锁相的同步信号	SDI 同步锁相的同步信号	单联 SDI 输出，或双联 SDI 输出的主要部分	单联 SDI 输出，或双联 SDI 输出的补充部分

NVIDIA Quadro FX 4500/5500 SDI 将 SMA 连接器用于 house 同步输入和 SDI 输出的连接。按照以下步骤使用所提供的 SMA 到 BNC 连接缆线进行连接：

（可选）套上起辨别作用的彩环。

使用随附的彩环来协助适当地标明各 SMA 到 BNC 连接缆线的功能。
1. 将不同的颜色用于各 SMA 到 BNC 的连接缆线。将彩环套入 SMA 连接器一端（较细的一端），然后推到 BNC 连接器一端。
2. 将彩环恰到好处地置于 BNC 连接器旁较粗的绝缘部上。
连接 SMA 到 BNC 的缆线。

将缆线的 SMA 一端的插头插入 SDI 输出卡上的 SMA 连接器插孔，并拧上螺丝。

注：在连接、拔出或拿放缆线时请务必小心，不要折断 SMA 缆线一端的芯线。
如果您装了彩环，记下哪种颜色对应于哪一个连接器，以便日后备查。
