SDI 连接 - NVIDIA Quadro K4000-K6000 SDI 卡

本部分提供了图示和说明，讲解如何连接到 NVIDIA Quadro K4000/K5000/K6000 SDI 卡上的 SDI 连接器和外部同步连接器。

NVIDIA Quadro K5000/K6000 SDI

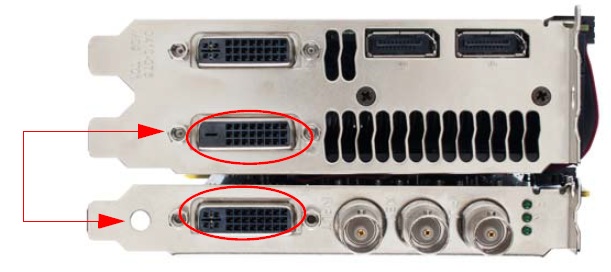

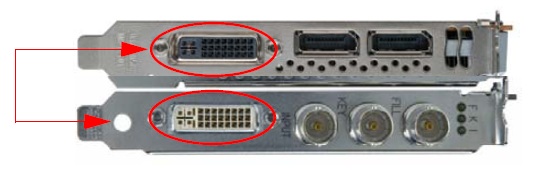

如图所示，将 DVI 缆线的一端连接到 SDI 输出卡上的 DVI 连接器，另一端连接到 NVIDIA Quadro SDI 卡上的 DVI 连接器。如果没有缆线连接到这两个连接器上，SDI 输出将无法进行。

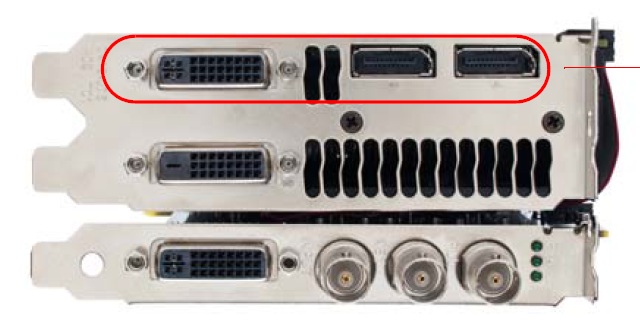

将您的显示器连接到所示的可用的数字连接器之一：

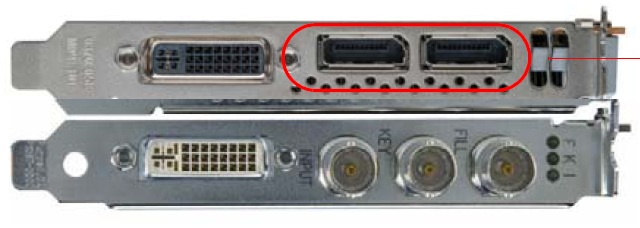

将您的显示器连接到所示的可用的数字连接器之一：

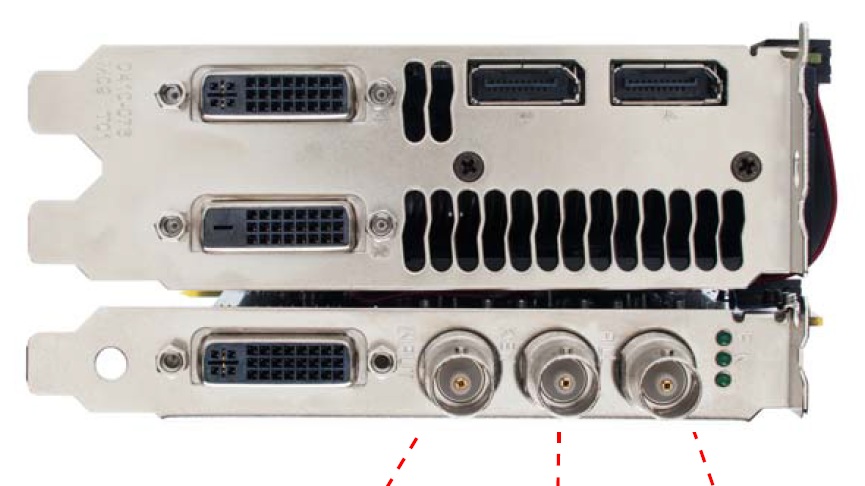

house 同步输入信号和 SDI 输出信号的 BNC 连接器的位置如下图所示。随后的表中含有相应说明。表中的连接器说明顺序对应于图中连接器的从左到右的顺序。

House 同步和 SDI 输出连接说明
INPUT (输入)	KEY (键)	FILL (填充)
SDI/复合同步信号输入	单联 SDI 输出的补充部分，或双联 SDI 输出的主要部分	单联 SDI 输出的补充部分，或双联 SDI 输出的补充部分
