In diesem Abschnitt finden Sie Abbildungen und eine Anleitung zum Anschließen an die SDI- und externen Sync-Anschlüsse von NVIDIA-Quadro-K4000/K5000/K6000-SDI-Karten.

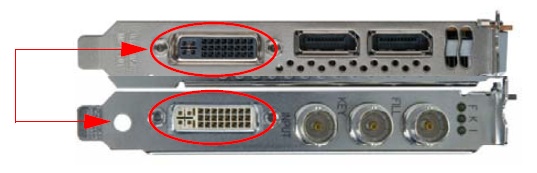

Schließen Sie ein Ende des DVI-Kabels wie abgebildet an den DVI-Anschluss der SDI-Ausgabekarte und das andere Ende an den DVI-Anschluss der NVIDIA-Quadro-SDI-Karte an. Die SDI-Ausgabe funktioniert nur dann, wenn das Kabel mit diesen beiden Anschlüssen verbunden ist.

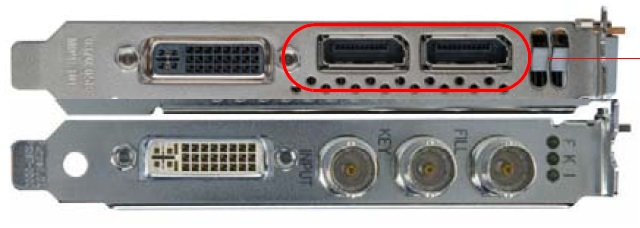

Schließen Sie die Anzeige an einen verfügbaren der angegebenen digitalen Anschlüsse an:

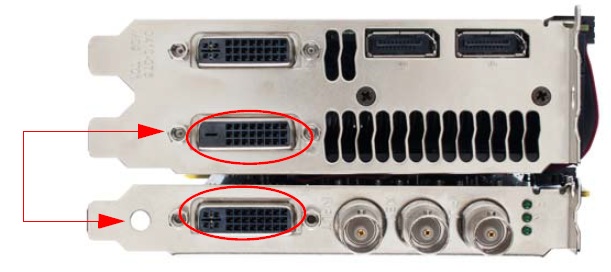

Schließen Sie ein Ende des DVI-Kabels wie abgebildet an den DVI-Anschluss der SDI-Ausgabekarte und das andere Ende an den DVI-Anschluss der NVIDIA-Quadro-SDI-Karte an. Die SDI-Ausgabe funktioniert nur dann, wenn das Kabel mit diesen beiden Anschlüssen verbunden ist.

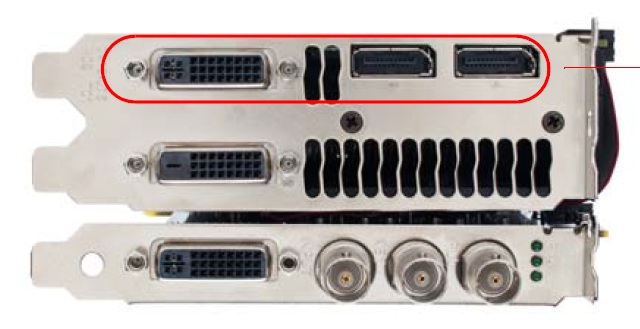

Schließen Sie die Anzeige an einen verfügbaren der angegebenen digitalen Anschlüsse an:

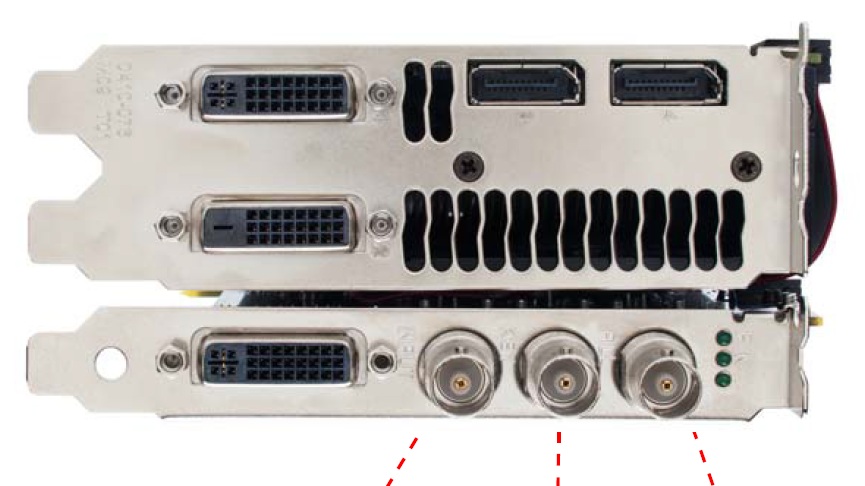

In der Abbildung unten wird gezeigt, wo sich die BNC-Anschlüsse für den Haustakt-Eingabe und SDI-Ausgabe befinden. Die nachfolgende Tabelle enthält die zugehörigen Erläuterungen. Die Anschluss-Erläuterungen in der Tabelle beziehen sich auf die Anschlüsse in der Abbildung in der gezeigten Reihenfolge von links nach rechts.
|
INPUT (Eingang) |
KEY (Schlüssel) |
FILL (Füllsignal) |
|
SDI/FBAS-Synchronisierungssignal-Eingang |
Füllsignalteil der Single-Link-SDI-Ausgabe oder Anschlussteil der Dual-Link-SDI-Ausgabe
|
Füllsignalteil der Single-Link-SDI-Ausgabe oder Füllsignalteil der Dual-Link-SDI-Ausgabe |
