Conexiones SDI - NVIDIA Quadro FX 4500/5500 SDI

Esta sección proporciona ilustraciones e instrucciones para conectar a los conectores SDI y de sincronización externa en las tarjetas NVIDIA Quadro FX 4500/5500 SDI.

Para obtener instrucciones sobre otras tarjetas NVIDIA Quadro FX SDI, consulte Conexiones SDI - Otras tarjetas NVIDIA Quadro FX SDI.

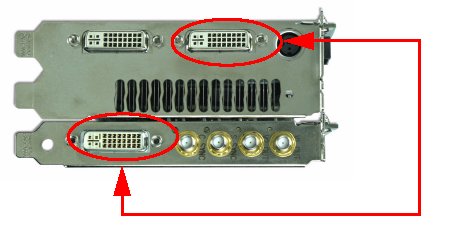

Conexión de DVI a DVI

Conecte un extremo del cable DVI al conector DVI en la tarjeta SDI Output (salida SDI) y el otro extremo en el conector 'norte' DVI en la tarjeta NVIDIA Quadro FX 4500/5500 como se muestra. La salida SDI no funcionará si el cable no está conectado a estos dos conectores.

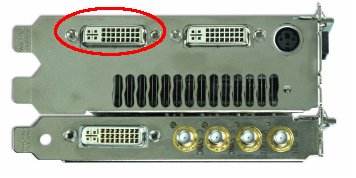

Conexión para la salida de pantalla

Conecte su pantalla al conector DVI indicado:

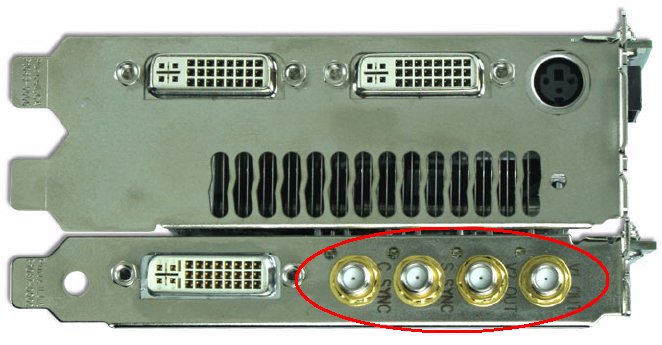

Conexiones de salida SDI y intersincronización

Las ubicaciones de los conectores de salida SDI y entrada de intersincronización se muestran en la siguiente figura, con las descripciones correspondientes en la siguiente tabla. El orden de las descripciones de los conectores en la tabla es de izquierda a derecha como el de los conectores en la figura.

Descripción de las conexiones de salida SDI y intersincronización
C SYNC	S SYNC	V2 OUT (Salida)	V1 OUT (Salida)
Señal compuesta de sincronización de genlock	Señal SDI de sincronización de genlock	Salida SDI de enlace único o Parte Key de una salida SDI de enlace doble	Salida SDI de enlace único o Parte Fill de una salida SDI de enlace doble

La tarjeta NVIDIA Quadro FX 4500/5500 SDI utiliza conectores SMA para la entrada de intersincronización y la salida SDI. Utilice los cables 'SMA a BNC' que se proporcionan para realizar las conexiones de la siguiente forma:

(Opcional) Instale las tiras identificadoras de colores

Utilice las tiras de colores que se proporcionan para ayudarle a identificar correctamente la función asociada con cada cable 'SMA a BNC'.
1. Utilice un color diferente para cada cable 'SMA a BNC', coloque la banda sobre el extremo del conector SMA (el extremo más pequeño) y empújela hacia el extremo del conector BNC.
2. Fije la banda sobre la parte ancha del aislante junto al conector BNC.
Conecte los cables 'SMA a BNC'.

Atornille el extremo del cable SMA macho al conector SMA hembra de la tarjeta de salida SDI.

Nota: Tenga cuidado al conectar, desconectar o manipular los cables de alguna forma para no romper el conductor central del extremo del cable SMA.
Si instaló las tiras de colores, registre el color que corresponde a cada conector para futura referencia.
