Cette section présente des illustrations et instructions pour la connexion des connecteurs SDI et de synchronisation externe sur les cartes NVIDIA Quadro K4000/K5000/K6000 SDI.

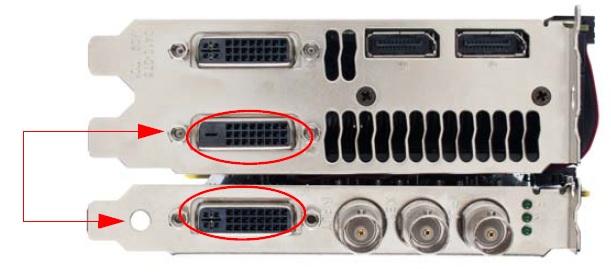

Connectez une des fiches du câble DVI au connecteur DVI de la carte de sortie SDI et l'autre fiche au connecteur DVI de la carte NVIDIA Quadro SDI (voir illustration). La sortie SDI ne fonctionne pas si le câble n'est pas raccordé à ces deux connecteurs.

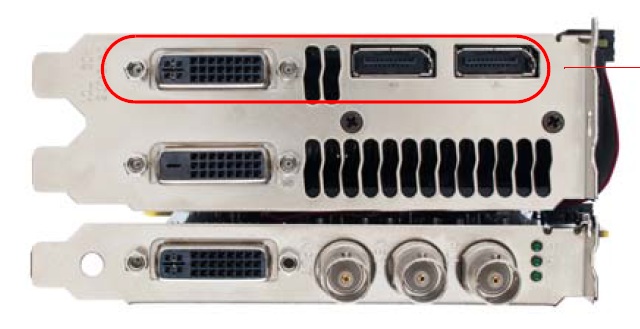

Reliez l'écran à un des connecteurs numériques disponibles indiqués :

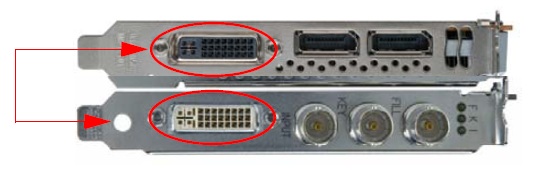

Connectez une des fiches du câble DVI au connecteur DVI de la carte de sortie SDI et l'autre fiche au connecteur DVI de la carte NVIDIA Quadro SDI (voir illustration). La sortie SDI ne fonctionne pas si le câble n'est pas raccordé à ces deux connecteurs.

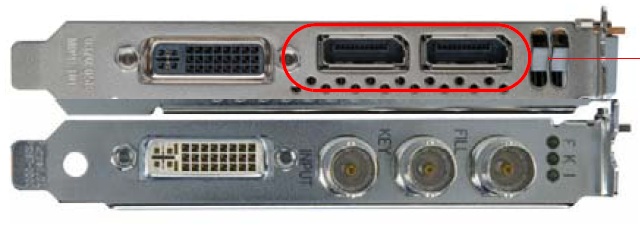

Reliez l'écran à un des connecteurs numériques disponibles indiqués :
Les emplacements du connecteur BNC de l'entrée house sync et la sortie SDI sont présentés dans la figure ci-dessous, avec une description correspondante dans le tableau suivant. L'ordre des descriptions des connecteurs dans le tableau suit le même ordre de gauche à droite des connecteurs de la figure.
|
INPUT (ENTRÉE) |
KEY (PRINCIPALE) |
FILL (REMPLISSAGE) |
|
Signal de synchronisation SDI/composite |
Partie de remplissage d'une sortie SDI à liaison unique Partie principale d'une sortie SDI à liaison double
|
Partie de remplissage d'une sortie SDI à liaison unique Partie de remplissage d'une sortie SDI à liaison double |
