SDI-aansluitingen - NVIDIA Quadro FX 4500/5500 SDI

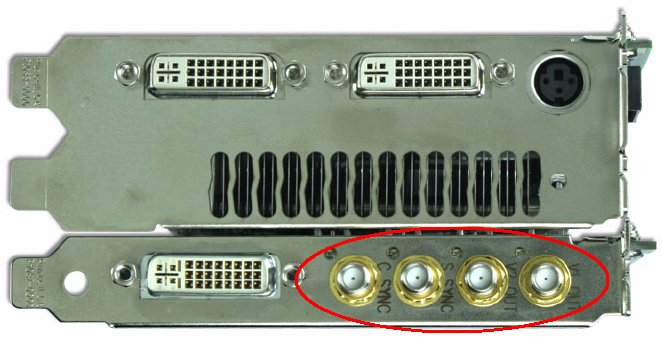

Deze sectie verschaft illustraties en instructies voor aansluiting op de SDI- en externe synchronisatieaansluitingen op de NVIDIA Quadro FX 4500/5500 SDI-kaarten.

Voor instructies over andere NVIDIA Quadro FX SDI-kaarten zie SDI-aansluitingen - Andere NVIDIA Quadro FX SDI-kaarten.

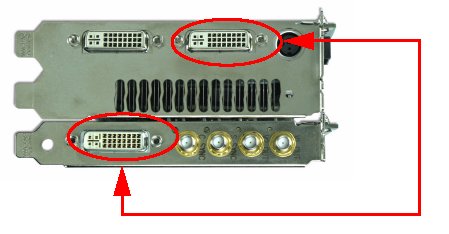

DVI-naar-DVI-aansluiting

Sluit zoals afgebeeld één uiteinde van de DVI-kabel aan op de DVI-aansluiting op de SDI-uitvoerkaart, en het andere uiteinde op de "noord"-DVI-aansluiting op de NVIDIA Quadro FX 4500/5500-kaart. De SDI-uitvoer werkt niet wanneer de kabel niet op deze twee aansluitingen is aangesloten.

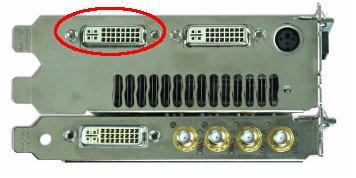

Beeldschermuitvoeraansluiting

Sluit uw beeldscherm aan op de aangegeven DVI-aansluiting:

Interne synchronisatie- en SDI-uitvoeraansluitingen

De aansluitingslocaties voor de interne synchronisatie-invoer en SDI-uitvoer staan in onderstaande figuur afgebeeld, en de daarmee overeenkomende beschrijvingen in de volgende tabel. De beschrijvingsvolgorde van de aansluitingen in de tabel hebben dezelfde van links-naar-rechts indeling als de aansluitingen in de figuur.

Beschrijving van de interne synchronisatie- en SDI-uitvoeraansluiting
C SYNC	S SYNC	V2 OUT (UIT)	V1 OUT (UIT)
Samengesteld genlock-synchronisatiesignaal	SDI-genlock-synchronisatiesignaal	SDI-uitvoer met enkele koppeling, of Key-onderdeel van SDI-uitvoer met dubbele koppeling	SDI-uitvoer met enkele koppeling, of Fill-onderdeel van SDI-uitvoer met dubbele koppeling

De NVIDIA Quadro FX 4500/5500 SDI gebruikt SMA-aansluitingen voor de interne synchronisatie-invoer en SDI-uitvoeraansluitingen. Gebruik de bijgeleverde SMA-naar-BNC-kabels om de aansluitingen als volgt te maken:

(Optioneel) Installeer de kleuridentificatiebanden.

Gebruik de bijgeleverde kleurbanden om u te helpen de met elke SMA-naar-BNC-kabel overeenkomende functie juist te identificeren.
1. Gebruik een andere kleur voor elke SMA-naar-BNC-kabel, plaats de band over het SMA-aansluiteinde (het kleinere uiteinde) en duw dit omhoog naar het BNC-aansluiteinde.
2. Plaats de band en trek hem strak over het brede uiteinde van de isolatie naast de BNC-aansluiting.
De SMA-naar-BNC-kabels aansluiten.

Schroef het mannetjesuiteinde van de SMA-kabel op de SMA-contra-aansluiting op de SDI-uitvoerkaart.

Opmerking: Wees voorzichtig bij het aansluiten, losmaken of hanteren van de kabels dat u de center-geleider op het SMA-kabeluiteinde niet breekt.
Als u de kleurbanden hebt geïnstalleerd, noteert u voor latere referentie welke kleur bij welke aansluiting hoort.
