In diesem Abschnitt finden Sie Abbildungen und eine Anleitung zum Anschließen an die SDI- und externen Sync-Anschlüsse neuerer NVIDIA Quadro FX SDI-Karten.

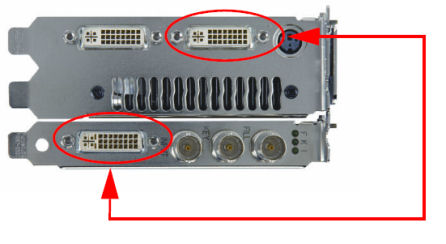

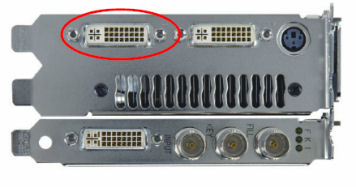

Schließen Sie ein Ende des DVI-Kabels wie abgebildet an den DVI-Anschluss der SDI-Ausgabekarte und das andere Ende an den oberen DVI-Anschluss der NVIDIA Quadro FX 4600/5600-Karte an. Die SDI-Ausgabe funktioniert nur dann, wenn das Kabel mit diesen beiden Anschlüssen verbunden ist.
Schließen Sie die Anzeige an den angegebenen DVI-Anschluss an:

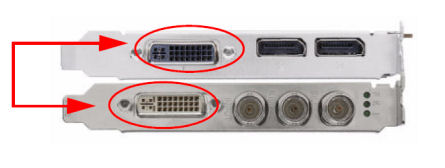

Schließen Sie ein Ende des DVI-Kabels wie abgebildet an den DVI-Anschluss der SDI-Ausgabekarte und das andere Ende an den DVI-Anschluss der NVIDIA Quadro FX-Karte an. Die SDI-Ausgabe funktioniert nur dann, wenn das Kabel mit diesen beiden Anschlüssen verbunden ist.

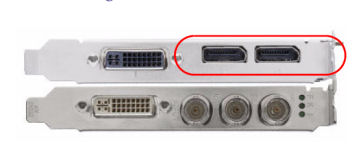

Schließen Sie die Anzeige an einen der angegebenen Anschlüsse an:

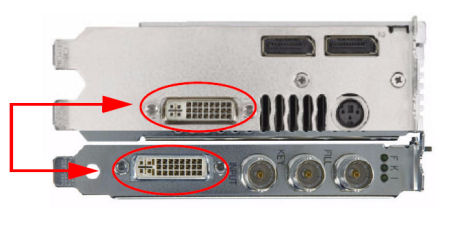

Schließen Sie ein Ende des DVI-Kabels wie abgebildet an den DVI-Anschluss der SDI-Ausgabekarte und das andere Ende an den DVI-Anschluss der NVIDIA Quadro FX-Karte an. Die SDI-Ausgabe funktioniert nur dann, wenn das Kabel mit diesen beiden Anschlüssen verbunden ist.

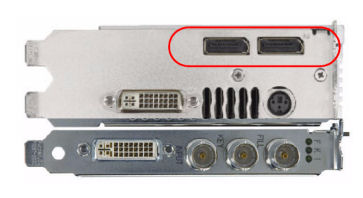

Schließen Sie die Anzeige an einen der angegebenen Anschlüsse an:

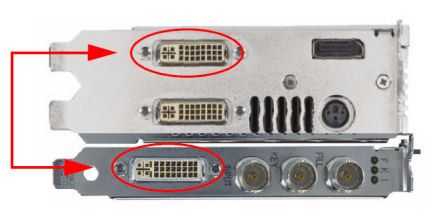

Schließen Sie ein Ende des DVI-Kabels wie abgebildet an den DVI-Anschluss der SDI-Ausgabekarte und das andere Ende an den DVI-Anschluss der NVIDIA Quadro FX-Karte an. Die SDI-Ausgabe funktioniert nur dann, wenn das Kabel mit diesen beiden Anschlüssen verbunden ist.

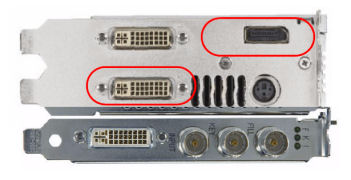

Schließen Sie die Anzeige an einen der angegebenen Anschlüsse an:

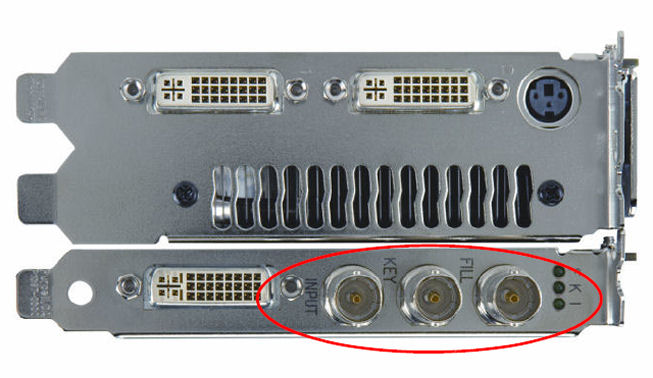

In der Abbildung unten wird gezeigt, wo sich die BNC-Anschlüsse für den Haustakt-Eingang und SDI-Ausgang befinden. Die nachfolgende Tabelle enthält die zugehörigen Erläuterungen. Die Anschluss-Erläuterungen in der Tabelle beziehen sich auf die Anschlüsse in der Abbildung in der gezeigten Reihenfolge von links nach rechts.
|
INPUT (Eingang) |
KEY (Schlüssel) |
FILL (Füllsignal) |
|
SDI/FBAS-Synchronisierungssignal-Eingabe |
Fill-Signalteil der Single Link-SDI-Ausgabe oder Key-Signalteil der Dual Link-SDI-Ausgabe
|
Fill-Signalteil der Single Link-SDI-Ausgabe oder Fill-Signalteil der Dual Link-SDI-Ausgabe |
