Informazioni su NVIDIA Mosaic

NVIDIA® Mosaic prende gli schermi multipli e le GPU Quadro o NVS multiple e li presenta in un'unica GPU logica al sistema operativo.

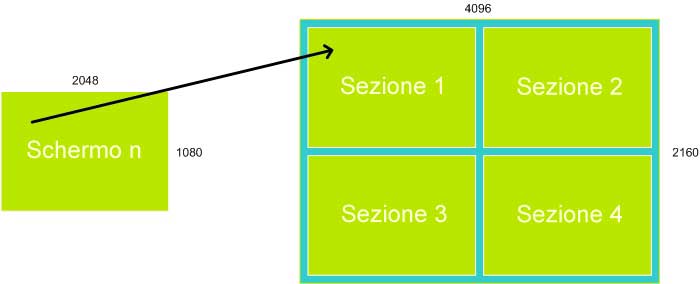

Ricorrendo all'accelerazione hardware multi-schermo, questa tecnologia consente di utilizzare più schermi per creare una tela virtuale più grande, con un impatto minimo sulle prestazioni delle applicazioni 2D o 3D.

Ciascuno schermo definisce un'area uniforme unica all'interno della tela virtuale più grande.

Differenze tra Mosaic e Mosaic con GPU compatibili con la sincronizzazione

Funzionalità	Mosaic di base	Mosaic con GPU compatibili con la sincronizzazione
Sistema operativo Windows	Windows 7 e versioni successive	Windows XP, Windows 7 e versioni successive
Supporto prodotti	Prodotti Quadro Plex, Quadro, Quadro FX, Quadro NVS ed NVS	Quadro Plex; SLI o Quadro Sync - prodotti Quadro e Quadro FX supportati
Estensione applicazione	Supportata	Supportata
Estensione barra delle applicazioni	Supportata	Supportata
Correzione cornice pannello	Supportata	Supportata
Sovrapposizione del proiettore	Non supportata	Supportata
Visualizzazione multi-schermo continua	Non supportata	Supportata
Pannello o proiettore 4k continuo	Non supportato	Supportato
Mosaic 3D stereoscopico	Non supportato	Supportato

Configurazione multiple di Mosaic

Utilizzando le GPU NVIDIA basate su architettura Kepler con Windows 7 e versioni successive, è possibile impostare più di una configurazione di Mosaic su un sistema.

Ad esempio, con due GPU del genere è possibile configurare un'impostazione di Mosaic 2x2 su una GPU e un'impostazione 2x2 separata sull'altra GPU.

Restrizioni

Risoluzione massima

La risoluzione massima dipende dal prodotto Quadro utilizzato.

Quadro 5000/6000, Quadro Plex 7000

Queste GPU presentano un limite massimo del desktop di 16,384 x 16,384 pixel. Per un corretto funzionamento, non configurare impostazioni totali dello schermo superiori a 16,384 pixel in direzione orizzontale o verticale. Ad esempio, una matrice 1 x 4 composta da pannelli con output di 6400 x 1.600 pixel ciascuno rappresenta una dimensione di output totale di 25,600 x 1.600 pixel, superiore al limite di 16,384 pixel in senso orizzontale.

Quadro FX 5800, Quadro Plex D2 e tutti gli altri modelli

Queste GPU presentano un limite massimo del desktop di 8.192 x 8.192 pixel. Per un corretto funzionamento, non configurare impostazioni totali dello schermo superiori a 8.192 pixel in direzione orizzontale o verticale. Ad esempio, una matrice 1 x 4 composta da pannelli con output di 2.560 x 1.600 pixel ciascuno rappresenta una dimensione di output totale di 10.240 x 1.600 pixel, superiore al limite di 8.192 pixel in senso orizzontale.

L'output totale in pixel per una configurazione rappresenta il totale dei pixel orizzontali moltiplicato per il totale dei pixel verticali. Nella pagina Imposta Mosaic viene calcolata la dimensione totale in pixel. La quantità totale di pixel visualizzata rappresenta una combinazione tra la configurazione dello schermo, l'impostazione della risoluzione e le impostazioni della sovrapposizione dei bordi.

Risoluzione minima

Ciascuno schermo deve essere impostato con una risoluzione di output superiore a 800 x 600 pixel. Se uno degli schermi della configurazione viene impostato con una risoluzione di output in pixel inferiore (ad esempio 640 x 480 o 800 x 600), tornerà alla modalità schermo singolo.

Utilizzare schermi corrispondenti

Tutti gli schermi devono essere dello stesso tipo e utilizzare lo stesso tipo di collegamento, ad esempio tutti DVI-DVI o tutti DVI-VGA. L'utilizzo di schermi misti non è supportato.
