SDI 接続 - NVIDIA Quadro K4000 ～ K6000 SDI カード

このセクションでは、SDI と、NVIDIA Quadro K4000/K5000/K6000 SDI カードの外部同期コネクタに接続する際の手順を図とともに説明します。

NVIDIA Quadro K5000/K6000 SDI

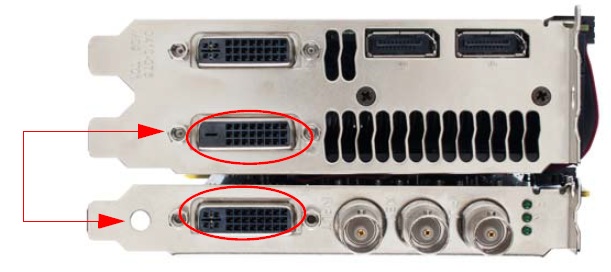

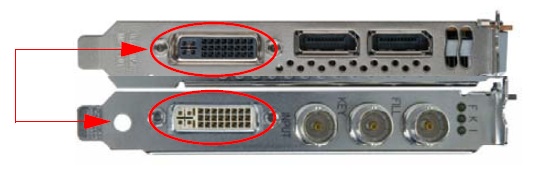

DVI ケーブルの一端を SDI 出力カードの DVI コネクタに接続し、もう一端を NVIDIA Quadro SDI カードの DVI コネクタに接続します (図を参照)。ケーブルがこれら 2 個のコネクタに接続していない場合、SDI 出力は機能しません。

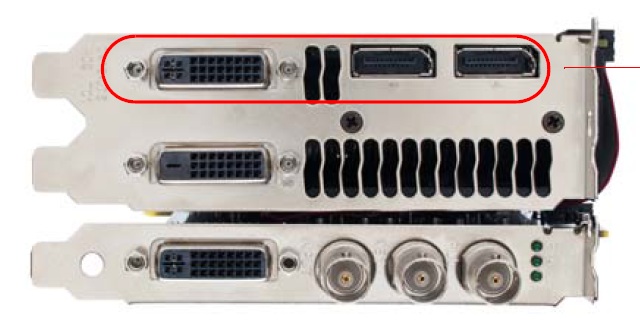

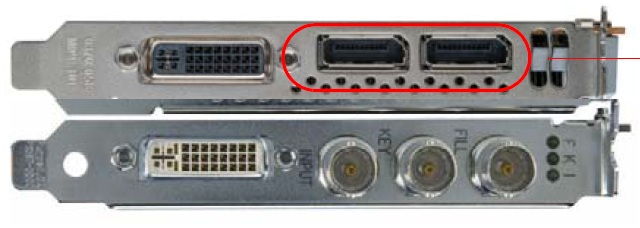

ディスプレイを使用可能なデジタルコネクタのいずれかに接続します。

ディスプレイを使用可能なデジタルコネクタのいずれかに接続します。

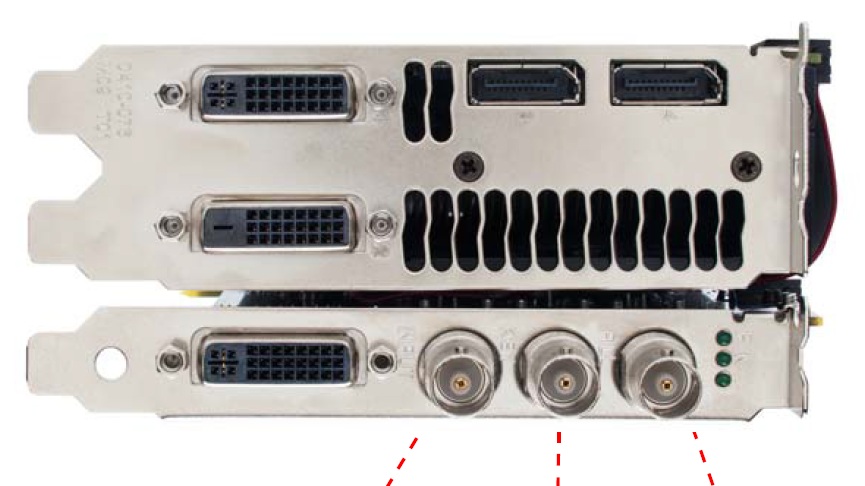

ハウス同期入力および SDI 出力用の BNC コネクタの位置は下図を、また、それぞれの説明は次のテーブルを参照してください。テーブルでは、図示したコネクタを左から右の順に説明しています。

ハウス同期と SDI 出力の接続の説明
INPUT	KEY	FILL
SDI/コンポジット同期信号入力	シングルリンク SDI 出力の FILL 部デュアルリンク SDI 出力の KEY 部	シングルリンク SDI 出力の FILL 部デュアルリンク SDI 出力の FILL 部
