8-кабельное подключение 4 дисплеев

В этой конфигурации для пассивного воспроизведения 3D стерео необходимы два блока Quadro Plex D2 (см. раздел Использование двух блоков Quadro Plex).

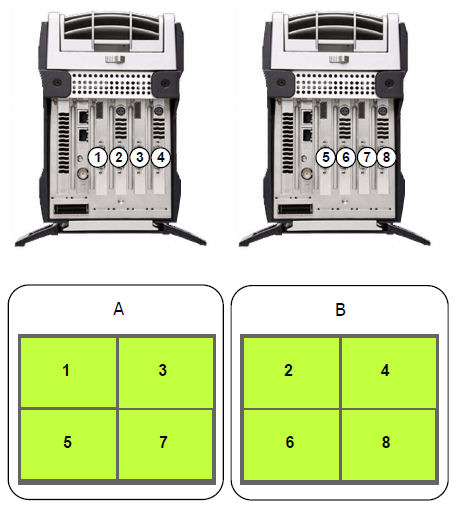

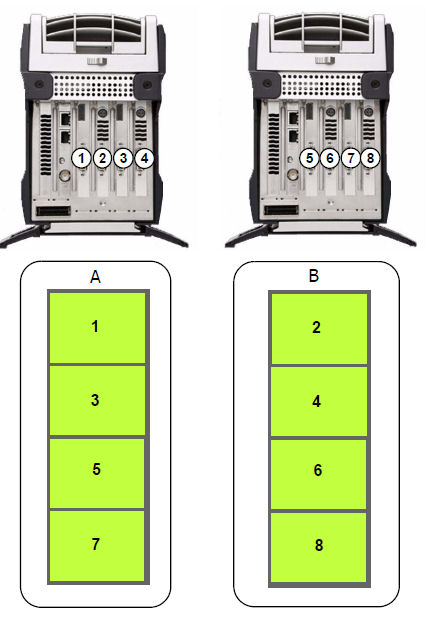

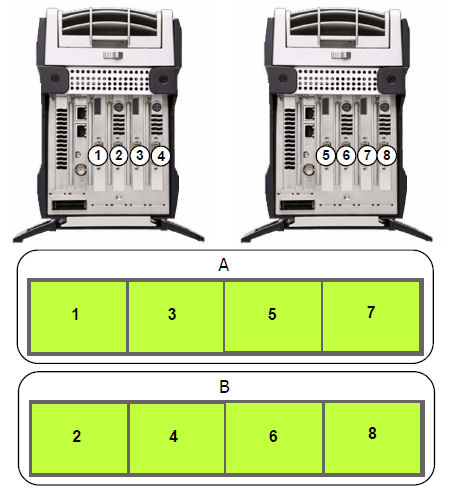

Подключите разъем с номером к дисплею, расположенному на соответствующей позиции в мозаике.

Группа дисплеев «A» соответствует изображению для левого глаза при пассивном воспроизведении 3D стерео, а группа дисплеев «B» — изображению для правого глаза.
