6 collegamenti a 3 schermi

Questa configurazione stereo 3D passiva richiede due unità Quadro Plex D2 (vedere Uso di due unità Quadro Plex).

Collegare il connettore numerato allo schermo ubicato nella posizione del mosaico corrispondente.

Il gruppo "A" dello schermo corrisponde all'occhio sinistro per lo stereo 3D passivo, mentre il gruppo "B" corrisponde all'occhio destro.

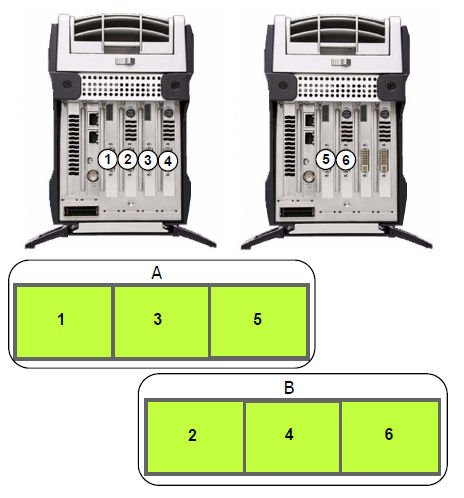

Matrice 1x3

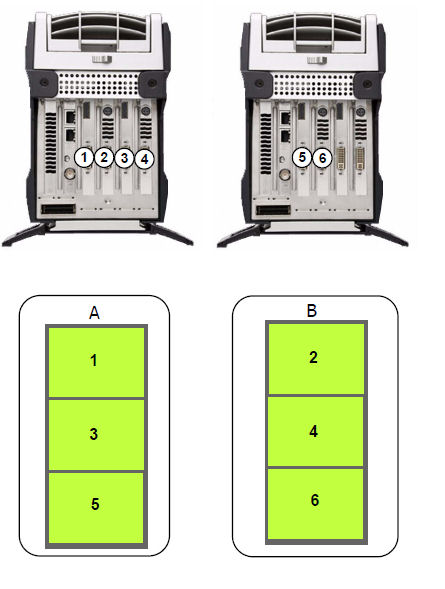

Matrice 3x1
