In questa sezione vengono fornite le illustrazioni e le istruzioni necessarie per collegare l'SDI e i connettori di sincronizzazione esterna sulle schede SDI NVIDIA Quadro K4000/K5000/K6000.

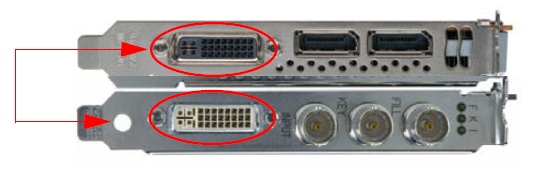

Collegare un'estremità del cavo DVI al connettore DVI sulla scheda di output SDI e l'altra estremità al connettore DVI sulla scheda NVIDIA Quadro SDI, come indicato. L'uscita SDI non funziona se il cavo non è collegato a questi due connettori.

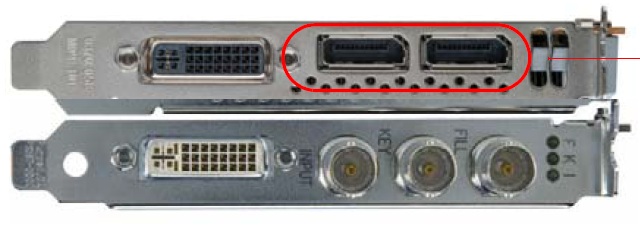

Collegare lo schermo a uno dei connettori digitali disponibili indicati:

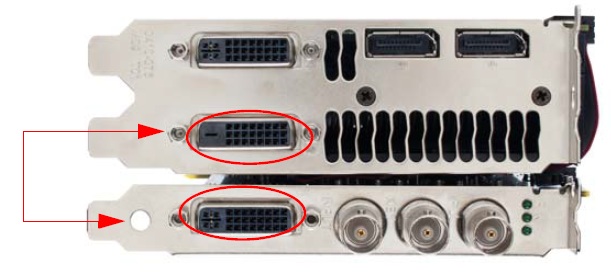

Collegare un'estremità del cavo DVI al connettore DVI sulla scheda di output SDI e l'altra estremità al connettore DVI sulla scheda NVIDIA Quadro SDI, come indicato. L'uscita SDI non funziona se il cavo non è collegato a questi due connettori.

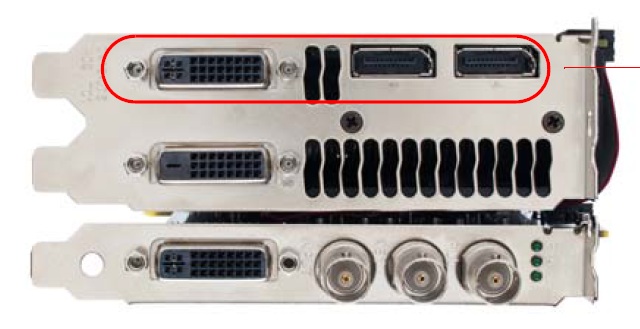

Collegare lo schermo a uno dei connettori digitali disponibili indicati:

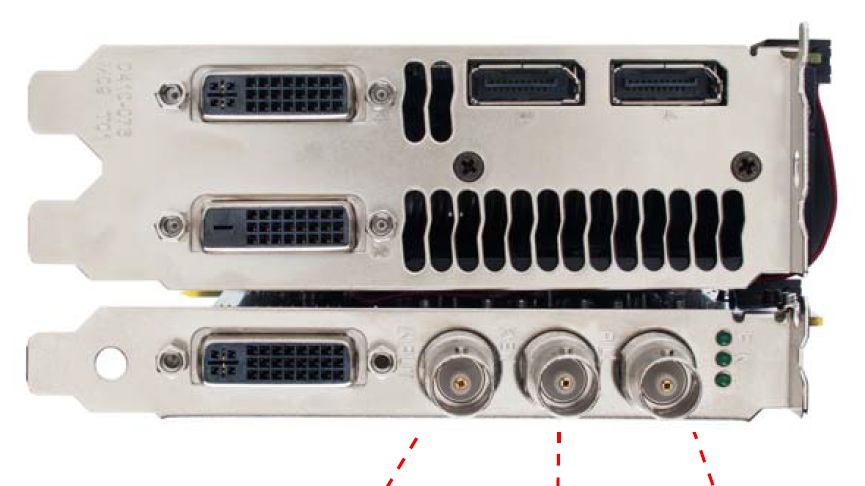

Le posizioni dei connettori BNC per l'input di sincronizzazione interna e l'output SDI sono illustrati nella figura seguente, con le descrizioni corrispondenti riportate nella seguente tabella. Le descrizioni del connettore nella tabella seguente seguono lo stesso ordine da sinistra a destra dei connettori visualizzati nella figura.
INPUT |
KEY |
FILL |
Input segnale di sincronizzazione SDI/composito |
Porzione Fill di un output SDI a collegamento singolo, oppure Porzione Key di un output SDI a collegamento doppio
|
Porzione Fill di un output SDI a collegamento singolo, oppure Porzione Fill di un output SDI a collegamento doppio |
